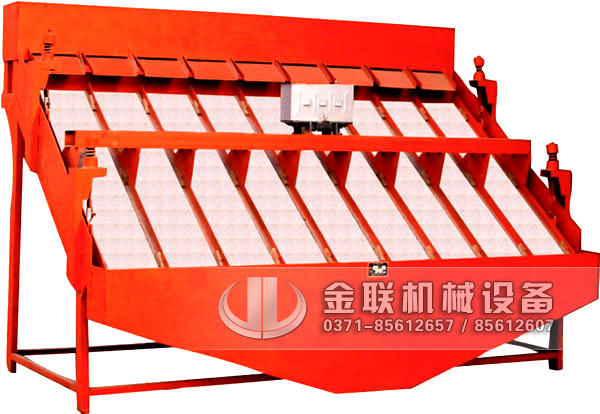

高頻篩介紹
高頻篩效率高、振幅小、篩分頻率高。是細粒物料篩分分級的有效設備，廣泛用于鐵礦、錫、鎢、鉭、鈮砂等選礦廠的篩分或分級作業。
高頻篩工作原理
高頻篩采用高頻率可以破壞礦漿表面的張力和細粒物料在篩面的高速振蕩，加速了密度比較大的有用礦物和析離作用，提高了小于分離粒度物料與篩孔接觸的概率，造成了較好的分離條件，從而使小于分離粒度的物料，尤其是大密度的物料和礦漿一起透過篩孔篩出。
高頻篩特點
1、高頻篩分機采用全新原理設計，是一種全新結構的高效篩面振動篩分機械，一般采用尼龍或不銹鋼篩板。
2、激振器通過傳動機構驅動篩面作高頻振動、篩箱靜止。振動系統設計在近共振狀態工作，整機經過減振支承，使地面基本不承受動載荷，篩機不需要制做基礎，直接安裝在堅實平整的地面上或普通鋼結構平臺即可正常工作。
3、篩面振動頻率50Hz，振幅0~2毫米，振動強度為重力加速度的8～10倍，是一般機械振動篩振動強度的2～3倍。篩面不易堵孔，篩分效率高，處理能力大。特別適用于細粒粉體物料的篩分。分級粒度0.074～1mm。
4、篩面由三層不同的柔性篩網組成。底層鋼絲繩芯聚氨酯網為支撐網，上面鋪設絲徑和網孔皆不相同的雙層不銹鋼絲編織復合網。復合網上層為工作網，與物料直接接觸進行篩分工作，復合網下層為底網，用于分散受力和傳遞振動，以保證工作網的高篩分效率和延長使用壽命。篩網兩端有掛鉤，便于篩網裝卸和調整張緊度。入料緩沖篩板使礦漿分散均布，避免直接沖擊篩網造成損壞。
5、篩機安裝角度方便可調，對選礦廠的濕法篩分安裝傾角一般為25 ±2°。根據所需礦物粒度調整曬面傾角，傾角接近55°時，細度可達300目， 篩分效率可達75%左右。
6、篩機振動參數采用計算機調節控制，每個振動器的振動參數可單獨調節設定。在控制上設置有瞬時強振功能，通過設定間斷瞬時強振參數，定時清理篩面，以防堵孔。
7、振動傳動系統采用優質彈性材料柔性連結，長期運轉工作可靠；篩機為節能產品。單個激振器功率僅0.15kW，選礦常用2420型電磁高頻篩，整機耗電功率不超過1.2kW/臺。
8、篩箱側板采用鋼板整體折彎成型，既提升篩機整體剛度和工作可靠性，設備外形更為美觀。
9、篩機可根據客戶的不同需求配置不同型號的電控柜，以實現參數設定、遠程集控、歷史記錄與故障報警等多種附加功能。
高頻篩技術參數
規格型號 | 篩面面積(m2) | 入篩濃度(%) | 處理能力(t/h) | 功率 |
GPS-4 | 4.5 | 30%-40% | 15-25 | 0.72 |
GPS-5 | 5.2 | 30%-40% | 20-30 | 1.1 |
GPS-6 | 6 | 30%-40% | 24-36 | 1.5 |
GPS-8 | 8.1 | 30%-40% | 32-48 | 2.2 |
注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯系為準。
